    엘리베이터용 상승도어개폐장치

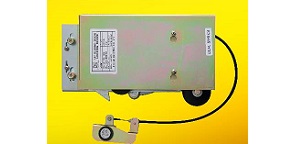

DI-107은 엘리베이터의 도어개폐장치 중 화물용 엘리베이터 승강장 문에 사용되는 승강장 문 잠금장치, 즉 상승도어 잠금장치로서 승강기 안전부품 안전기준 ECK-1004:2005를 적용받는 승강기 안전인증품(EK-MARK) 이다. 상승도어의 승강장 도어는 상승도어 가이드슈에 의하여 도어 가이드레일에 설치되고, 뒷면에는 카도어와 DOOR KEY PLATE가 설치되어 있어 별도의 도어키를 사용해 승강장측에서 도어를 여는 것이 가능하다.

권장교체 주기 : 5년





제품단가

규격

금액

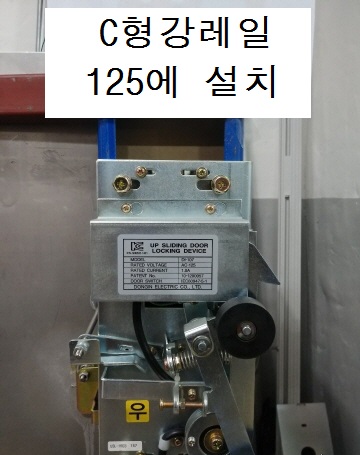

C125

80,000원

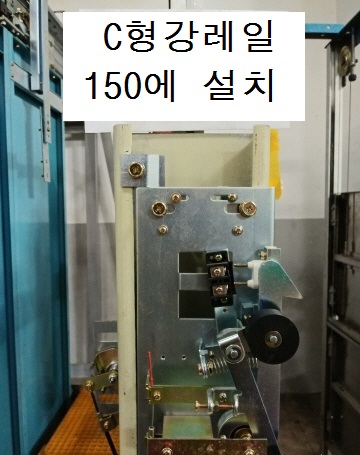

C150

90,000원

-카도어에 설치시 키홀와이어 연장 10,000원 추가-







* 제품 구매시 홀도어 또는 카도어 설치 좌우 구분.*





 특징
  1. 인터록 접점은 도어 잠금장치에 의해서 개방 및 폐쇄됨.
  2. 인터록은 압축스프링에 의한 확실한 연결장치에 의해 잠긴 위치가 유지됨.
  3. 인터록 접점은 록킹장치에 연결되고 록킹장치에 의해 기계적으로 조작되는
    장치를 통하여 확실히 개방됨
  4. 인터록은 권상기가 정상적인 기동이 되기 전에 도어를 닫힌 위치에 잠겨져 있게 함.
  5. 카가 자동적으로 정차 또는 레벨링되고 있을 때에는 권상기에 정상적인 제어회로를
    통하여 전력이 계속 공급되게 되지만, 승강장 도어가 완전히 열리기 전에 카는
    정지되거나 레벨링이 완료되게 됨
  6. 안전접점은 보호용 케이스에 의해 보호됨.
  7. 승강장 도어를 외부에서 개방시에 특수한 도어키를 이용하여 잠금장치 부분을 들어올려
    잠금을 해제하기에 적합.
 종류

품명 제조사 모델명 형식 접점동작

승강기용 도어스위치

(주)동인산전 DI-107 정격전압 : AC 125 V 정격전류 : AC 0.5 A DOOR CAM에 의해 스위치접점이 ON되어 DOOR SWITCH 동작

 기본사양

TECHNICAL DATA
 Cont. resist. value Less than 30mΩ
 Thr. of cont. point Over 100gf/1 cont.
 Limit temperature 88℃
 Contact DC 125V/DC 1A
 Solenoid DC 24V/DC 0.9A
ELECTRIC POWER
 Switch Width 400mm
 Switch Depth 130mm
 Switch Height 44mm
 Normal Roller stroke 14mm
 Lever Arm Length 70mm

 적용
 엘리베이터 승강장 문 잠금장치는 크게 DOOR SWITCH 부분과 비상해제장치로 구성되어 있으며, 그 장치구조는 다음과 같다.
 1. DOOR SWITCH 부분 : DOOR CAM은 상승도어 하단 측면에 설치되고, LOCK UNIT는 상승도어 RAIL 지지용 "C" 형강 하단 측면에 설치되어 승강장 출입문이 열려있는 상태에서는 승강기 운행이 차단되게 됨.
 2. 비상해제장치 : DOOR KEY PLATE( STOPPER LINK )를 상승도어 하단의 LOCK UNIT에 설치하여 도어키를 사용하지 않으면 외부에서 임의로 문을 열 수 없도록 도어가 잠겨있게 됨.

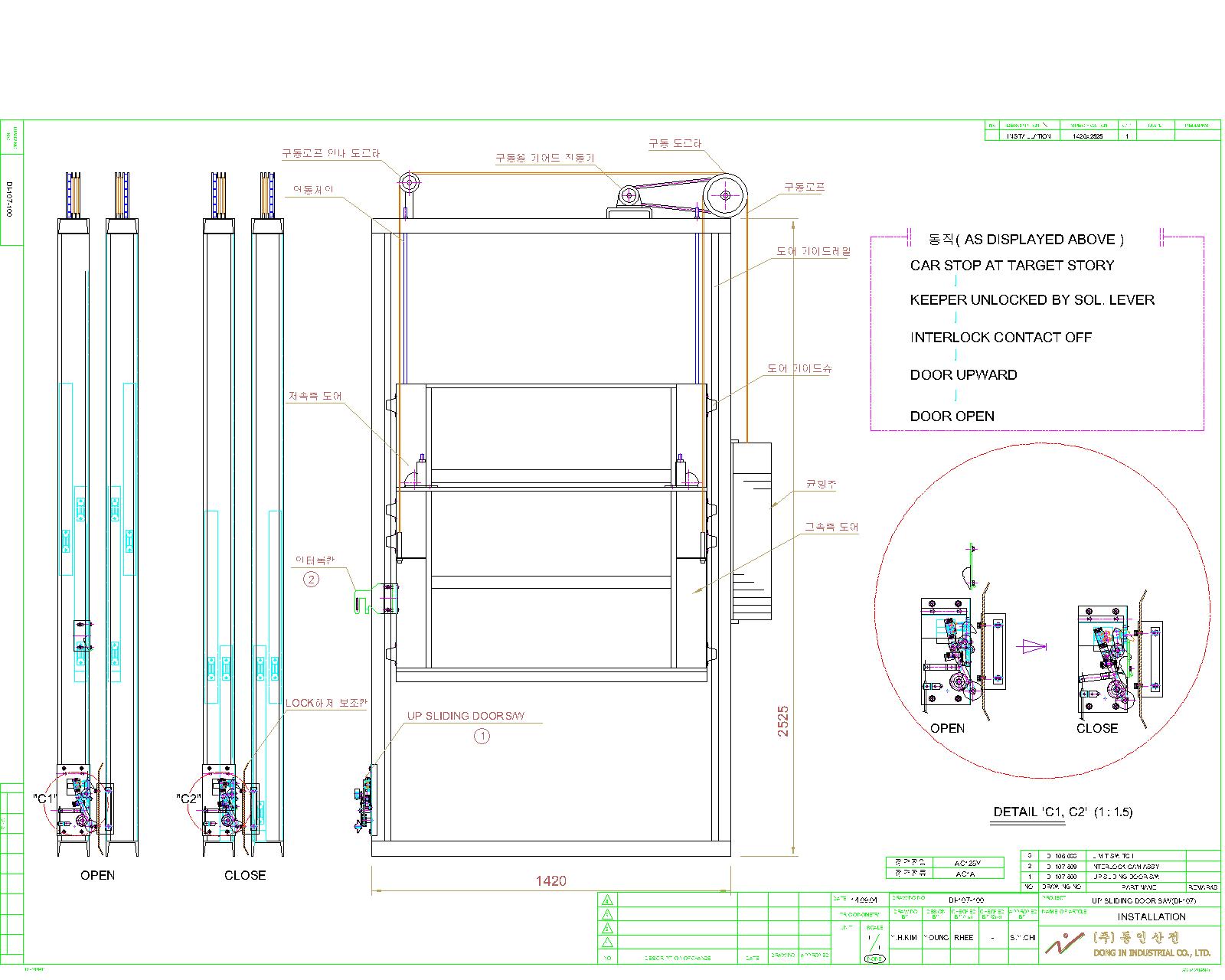

<도면 다운로드>

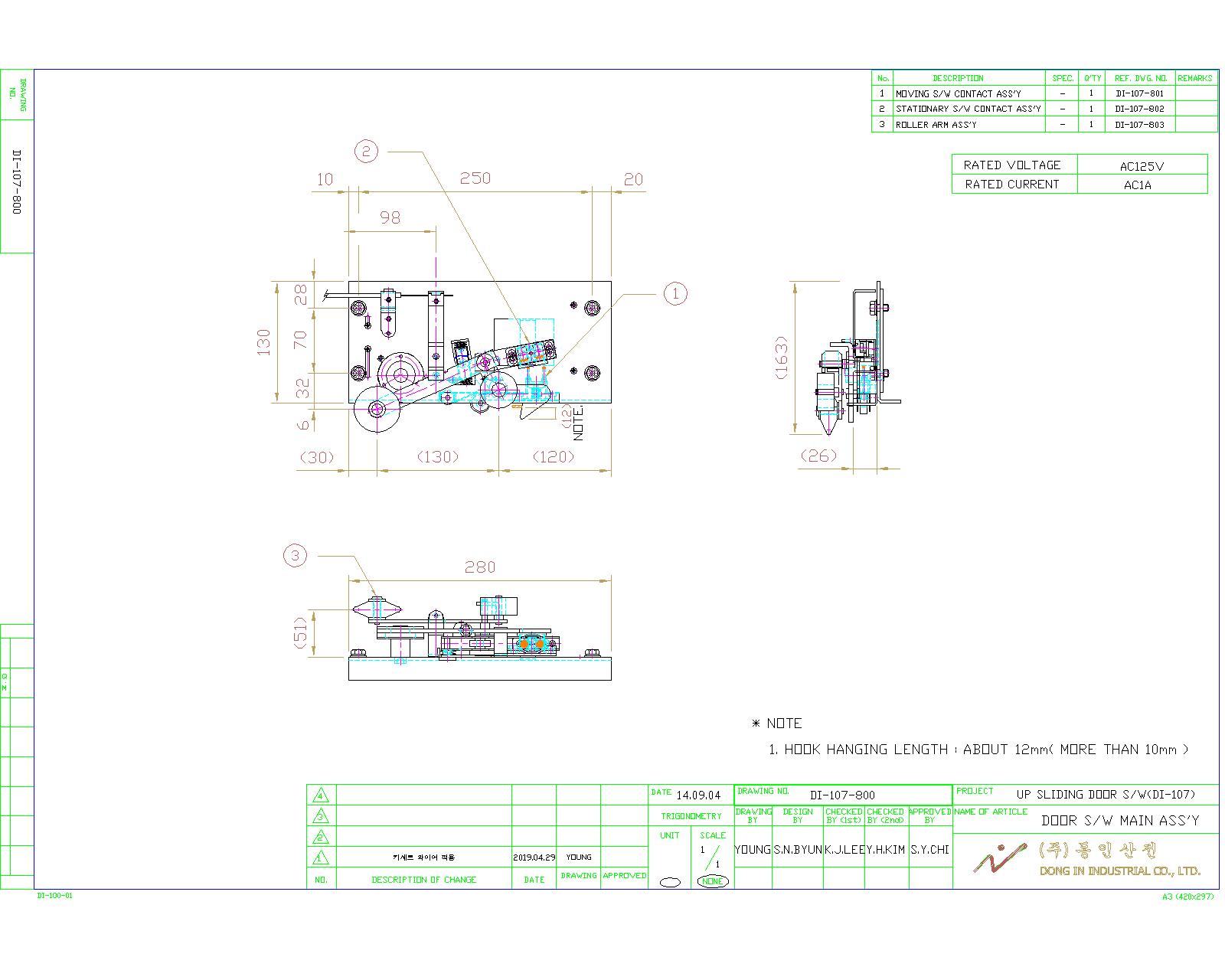

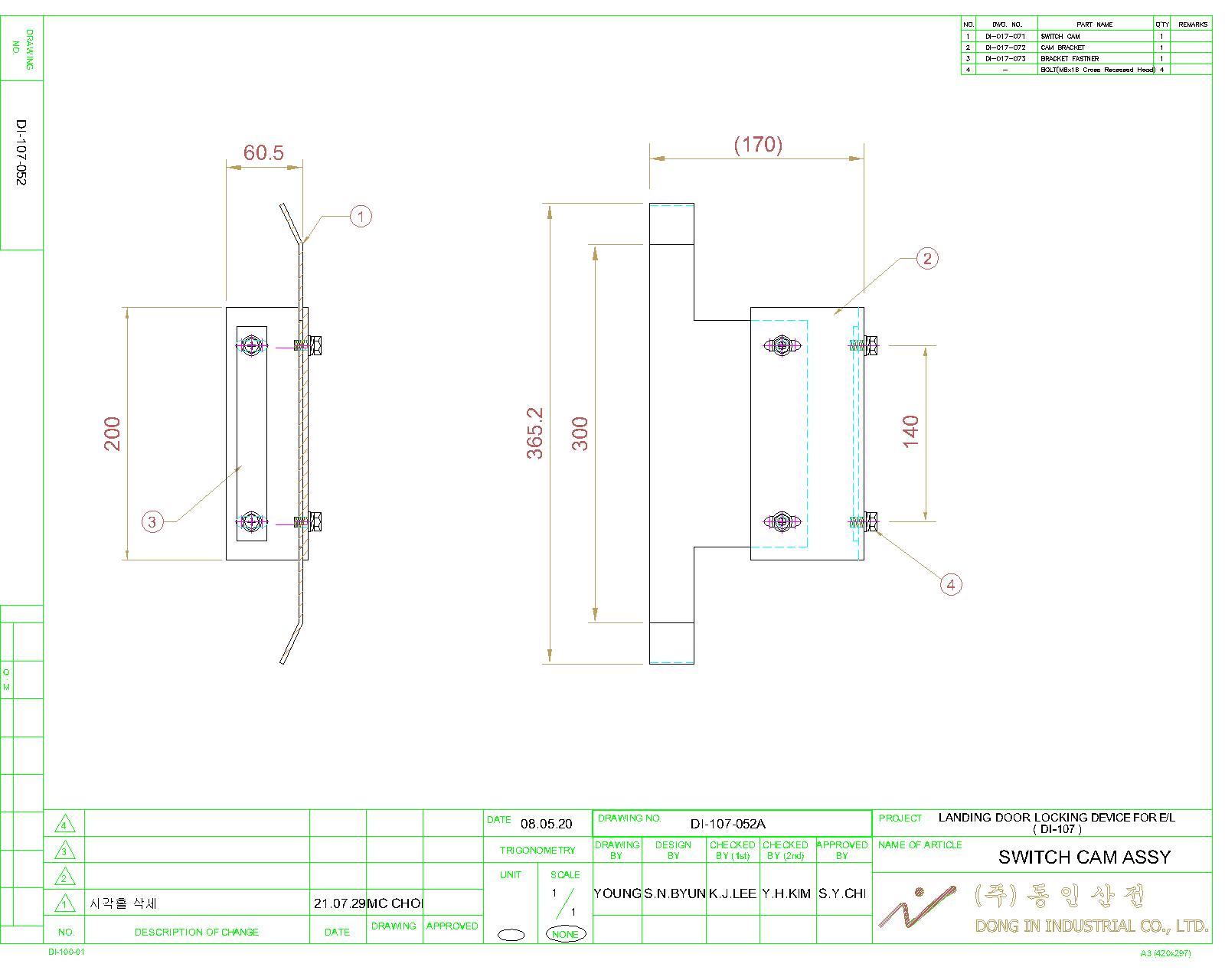

Interlock Assy,  Door Cam,

설치도, 설치메뉴얼
