 엘리베이터용 A,B 겸용 리미트 스위치

DI-105는 엘리베이터의 상단부와 하단부에 설치되어 엘리베이터카의 위치를 감지하여서 엘리베이터가 설정된 위치를 벗어날 경우 엘리베이터 전원이 차단되게 하는 리미트스위치(A,B Double type limit switch)이다.

본 엘리베이터용 AB겸용 리미트스위치는 엘리베이터 제어위치에서 검출될 부분에 스위치의 접촉부가 닿으면 접촉자가 움직여 B접점에서 A접점으로 변환되는 기계식 센서이다.


 특징
  1. 인터록 접점은 도어 잠금장치에 의해서 개방 및 폐쇄됨.
  2. 인터록은 압축스프링에 의한 확실한 연결장치에 의해 잠긴 위치가 유지됨.
  3. 인터록 접점은 록킹장치에 의해 기계적으로 조작되는 장치를 통하여 확실히 개방됨.
  4. 인터록은 권상기가 정상적인 기동이 되기 전에 도어를 닫힌 위치에 잠겨져 있게 함.
  5. 안전접점은 보호용 덮개에 의해 보호됨.
  6. 승강장 도어를 외부에서 개방시에 특수한 도어키를 이용하여 잠금장치 부분을 들어올려
    잠금을 해제하기에 적합.

 기본사양

TECHNICAL DATA
 Contact resistant value Less than 30mΩ
 Thrust of contact point Over 100gf/1 contact
 Limit temperature 88℃
 Rated voltage DC 200V / AC 230V
 Rated current DC 2A / AC 2A
DIMENSION
 Case width 75mm
 Case depth 53mm
 Case height 51.65mm
 Normal roller stroke 14mm
 Lever arm length 70mm


 구성

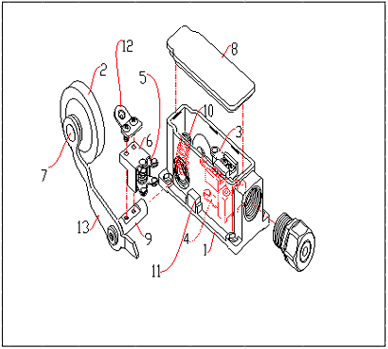

구성도는 우측도면을 참조하고, 개별 구성요소는 다음과 같다.


① Body
② Roller
③ Stationary contact 1
④ Stationary contact 2
⑤ Movable contact
⑥ Contact base
⑦ Roller shaft
⑧ Cover
⑨ Shaft
⑩ Spring
⑪ Stopper
⑫ Base bracket
⑬ Lever

[AB겸용 리미트브라켓]
