 엘리베이터용 가바나 스위치

DI-102는 엘리베이터카가 정상속도 이상으로 주행하여안전상 위험한 속도에 도달할 경우 전동기의 동력을 차단하고나아가 최종적으로 엘리베이터카를 비상정지시킬 수 있도록하는데 사용되는 과속검출용 가바나스위치(Governor switch)이다.

엘리베이터카가 정규속도의 130%를 초과하기 전에 본 가바나스위치를 OPEN시켜 전동기의 동력전원을 차단시키고, 140%를초과하기 전에 가바나스위치가 OPEN되면서 조속기(Governor) 로프가 캣치되어 비상정지장치를 작동시키게 된다.



 특징
 1. 마이크로스위치를 내장한 형태의 고정밀도 동작위치 확보
 2. 엑튜에이터를 사용하므로서 충격, 진동등이 접점에 가해지지 않는 구조로 되어 있어 기계적강도 우수
 3. Rod lever type으로 주어진 속도에 대한 과속검출에 적용
 4. 내열성 우수하며 안정된 미세접점저항을 유지
 5. 케이스가 강판으로 되어 있어 외력에 의해 안전하게 보호되는 구조
 6. 조속기에 부착한 상태에서 배선이 용이함


종류

  구조 길이(mm) 비고
G08 구조는 동일 51  레버 단면 폭은 일정한 비율로 감소함
G11 38
G14 35

 기본사양

TECHNICAL DATA
 Contact resistant value Less than 30mΩ
 Thrust of contact point Over 50gf/1 contact
 Limit temperature 140℃
 Rated voltage AC230V
 Rated current AC2A
DIMENSION
 Case width 89.0mm
 Case depth 38.0mm
 Case height 57.2mm
 Normal roller stroke 3.2mm
 Lever arm length 19.0mm

 적용

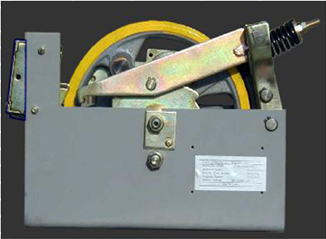

우측 그림과 같이 조속기에 부착되어 사용되고 있으며, 엘리

베이터가 상승 또는 하강으로 카의 속도가 조속기의 캐치 작

동속도에 도달하기 전에 엘리베이터 권상기의 정지를 시작하

여야 한다.



그러나 1.0m/s를 초과하지 않는 정격속도에 대해서 늦어도 캐

치의 작동속도에 도달하는 순간에 이 장치가 작동할 수 있다.
